Платная библиотека трубопроводов из металлопластика PE-X/AL/PE-X, полиэтиленовых труб повышенной термостойкости PE-RT и радиальных пресс-фитингов для них. В библиотеке есть специальный скрипт для заполнения артикулов трубы и фитингов нужного производителя.

Текущая версия библиотеки — 3.1. Версия Revit — 2019+.

Состав библиотеки:

В библиотеке два типа трубопроводов, планка с водорозетками и 21 семейство соединительных деталей трубопроводов. В разработке ориентировался на Stout и Valtec.

Типы трубопроводов:

• PE-X/AL/PE-X (металлопластик) белого цвета: диаметры от 16 до 40
• PE-RT (полиэтилен повышенной термостойкости): диаметры 16 и 20

Соединительные детали трубопроводов:

• Водорозетка с внутренней резьбой
• Водорозетка с наружной резьбой
• Водорозетка проходная
• Водорозетка проходная на смешение потоков
• Планка монтажная с водорозетками
• Крестовина
• Переход на внутреннюю резьбу
• Переход на наружную резьбу
• Переход под радиальный пресс
• Пресс-фитинг с накидной гайкой

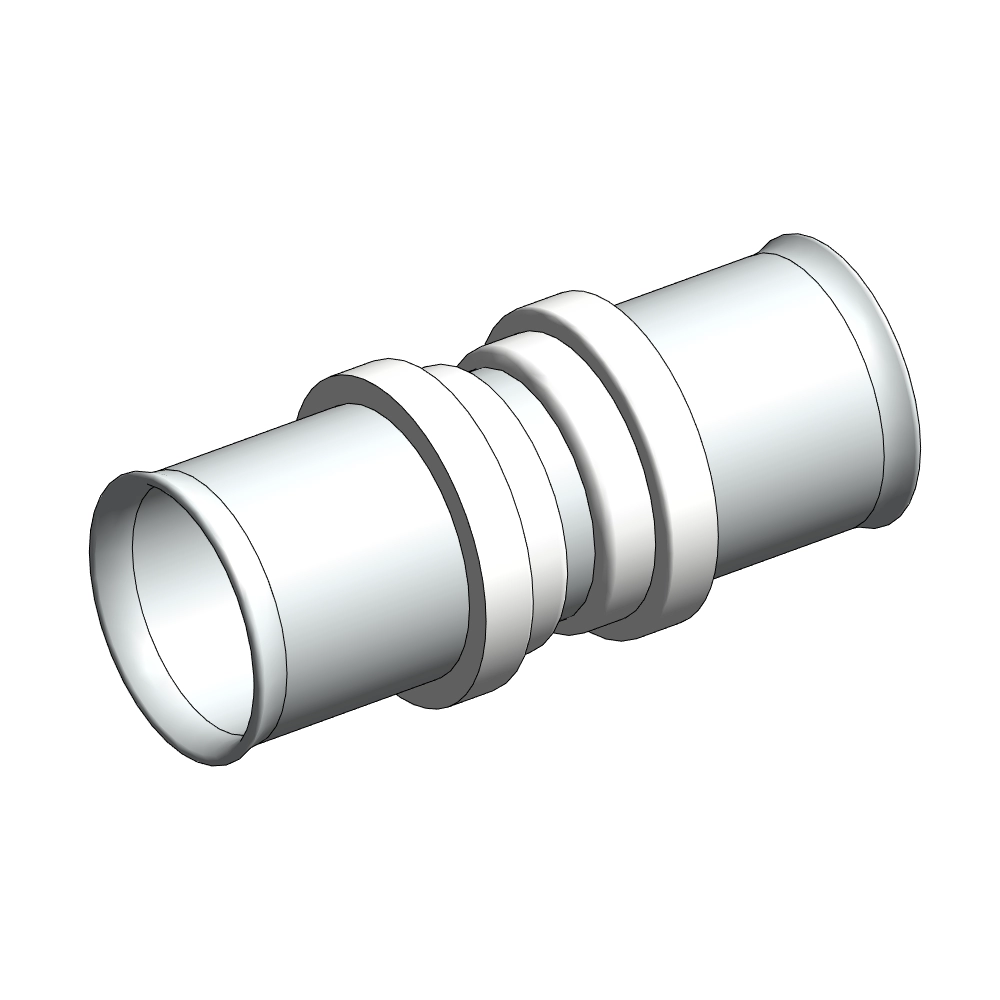

• Муфта прямая под радиальный пресс
• Разъёмное соединение
• Тройник равнопроходный и переходной
• Тройник с внутренней резьбой
• Тройник с наружной резьбой
• Трубка прямая Г-образная хромированная с обжимным фитингом
• Трубка угловая Г-образная хромированная с обжимным фитингом
• Трубка Т-образная хромированная с обжимным фитингом
• Угольник 90°
• Угольник с переходом на наружную резьбу
• Угольник с переходом на внутреннюю резьбу

Что получите:

• Файл проекта с трубопроводами и всеми загруженными типоразмерами фитингов
• Все семейства фитингов
• Таблицы выбора CSV для корректировки наименований
• Скрипты Dynamo для автоматизации специфицирования

Изменения в версии 1.1:

• Поправил скрипт для заполнения данных фитингов — исправлено смещение артикулов при пустых ячейках

Изменения в версии 2.0:

• Добавил тройник с обводным участком и обводную трубу для устранения пересечений

Изменения в версии 2.1:

• Исправил ошибку в скрипте для труб — неправильно обрабатывалась изоляция на гнутых трубах

Изменения в версии 2.2:

• Исправил ошибку в Г-образной угловой трубке — левая и правая не отличались

Изменения в версии 3.0:

• Исправил ошибку в переходе на внутреннюю резьбу — резьба была недостаточно глубокой
• Добавил семейство фиксатора для гиба PE-RT трубы
• Заменил все параметры для определения артикулов на единый общий параметр «VM_Ключ запроса»
• Обновил скрипт для работы с новым параметром

Изменения в версии 3.1:

• Исправил ошибку в скрипте для фитингов, из-за которой он пропускал фитинги

Автор Вадим Муратов:

• Эксперт по работе с инженерными сетями в Autodesk Revit
• Специализация — воздуховоды и трубопроводы

Тариф Физлицо.
