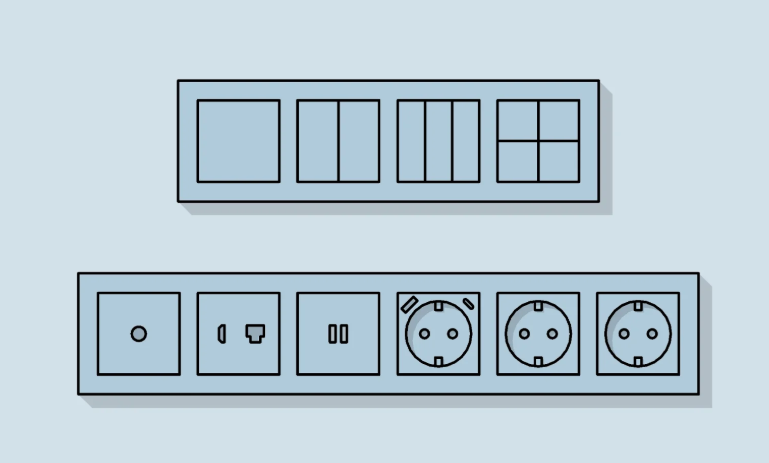

Gavrilova BIM Design / Венера Гаврилова - Розетки и выключатели в Revit

Версия Revit: с 2019
Язык: Русский
Количество семейств: 1
Количество механизмов в семействе: 87
Виды графических обозначений: 3
Стандарт розеток: Немецкий
Категория: Электрические приборы
Комбинированное графическое обозначение включает условное и реалистичное. Отображается на средней детализации со специальной включенной галочкой. К некоторым обозначениям добавляется буквенные.
Семейство розеток включает в себя:
– семейство горизонтальных и вертикальных рамок от 1 до 6 постов
– семейство марок с типоразмерами для обозначения высоты, ориентации рамки, количества постов, привязки, комментарий, производителя, серии и цвета
– 3 вида графических обозначений: условное, реалистичное и комбинированное (условное + реалистичное)
– возможность масштабировать графические обозначения
– файл общих параметров (ФОП) для марок и спецификаций
– спецификации розеток, рамок и выключателей
– спецификацию для плана электрики в качестве легенды / экспликации (без подсчета количества)
– возможность отображения условных обозначений поверх мебели
– фильтры для настройки видимости элементов на разных планах
– краткие текстовые и видео-инструкции о том, как пользоваться семейством розеток
– поддержка в Telegram чате по вопросам использования семейства розеток
Семейство розеток НЕ включает в себя:
– семейство электрических выводов кабеля
– семейство электрических щитков
– семейства отдельностоящего оборудования, таких как домофон, видеодомофон, Wi-Fi роутер и т.п.
